Descriere

Limitator de viteza cu telecomanda pentru trotinetele elctrice. Ideal pentru cei ce doresc sa aiba control asupra limitei de viteza. Releul functioneaza la un voltaj cuprins intre 5V si 12V iar telecomanda are o baterie CR2016 si foloseste o frecventa de 433Mhz si functioneaza pana la o distanta de maximum 30 de metrii.

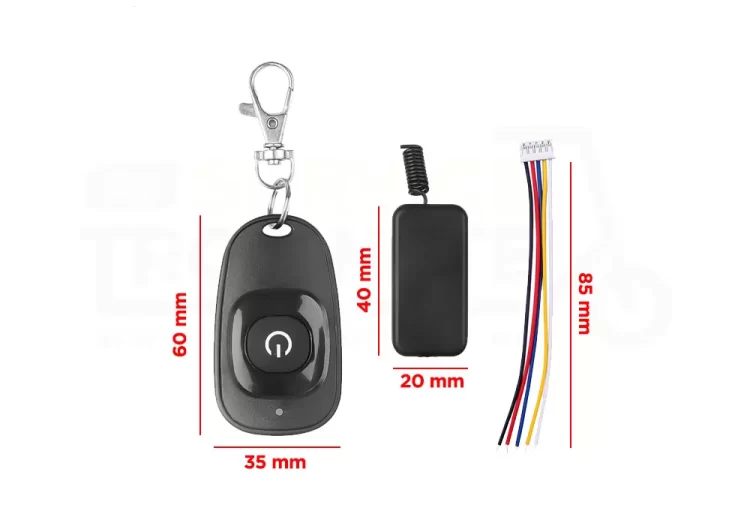

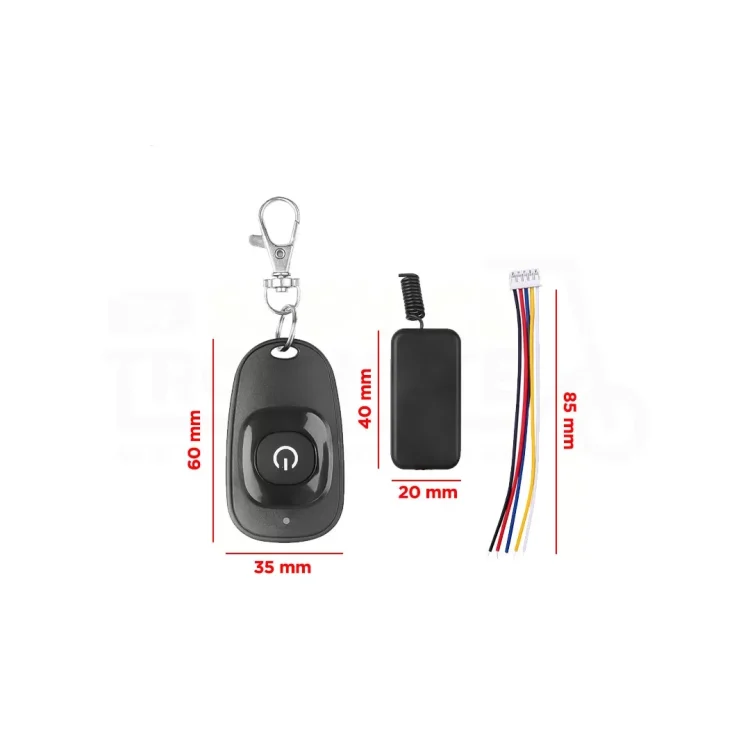

Dimensiuni produs:
Releu: 20x40x10 mm latime x lungime x grosime
Telecomanda: 35x60x10 mm latime x lungime x grosime
Lungime cabluri connectare: 85 mm

Instructiuni de montaj:
Diagrama fire:
1. Alb – NO, port conectare – nefolosit
2. Glben – COM, port conectare cablu 1 de limitare de la controllerul trotinetei.
3. Albastru – NC, port conectare cablu 2 de limitare de la controllerul trotinetei.
4. Rosu – pozitiv, alimentare releu maxim 12V
5. Negru – negativ, alimentare releu

Instructiunui:

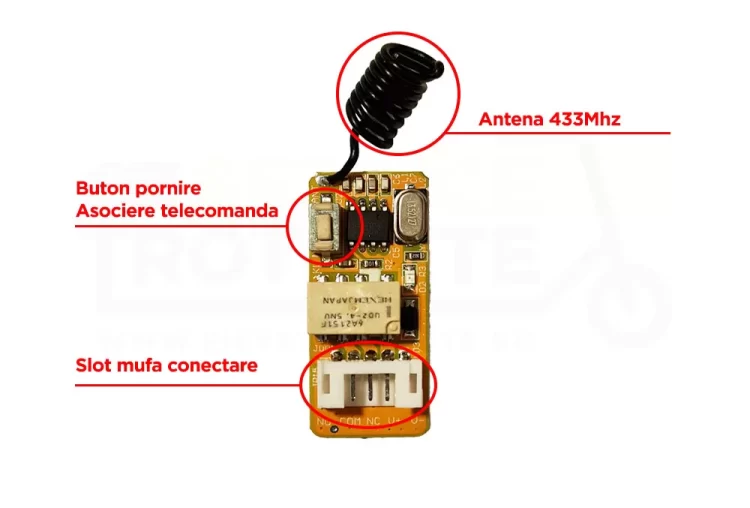

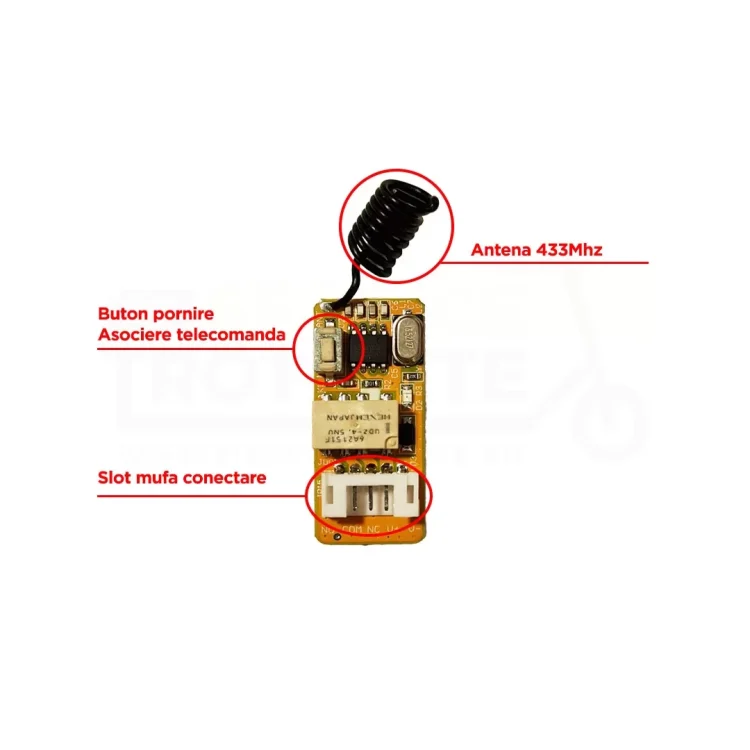

1. Conectati mufa in slotul de pe placa.
2. Conectati cablurile de alimentare (rosu si negru) la o sursa de curent cuprinsa intre 5 – 12V si cablurile de limitare (galben si albastru) la cele doua cabluri de limitare de pe controllerul trotinetei.

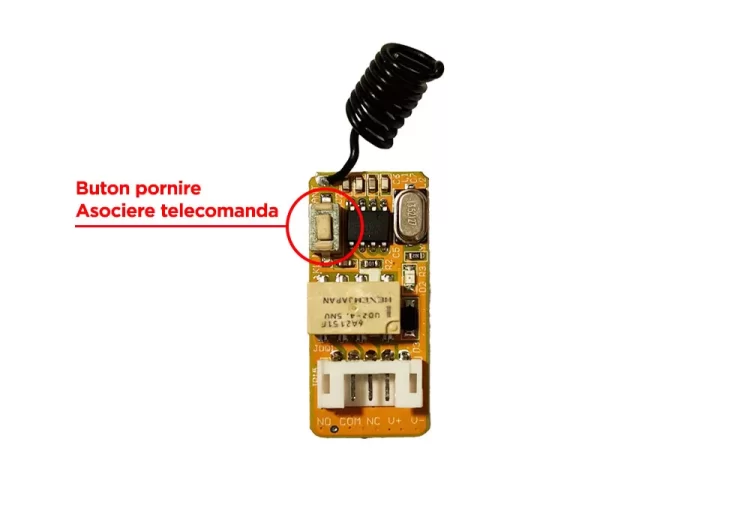

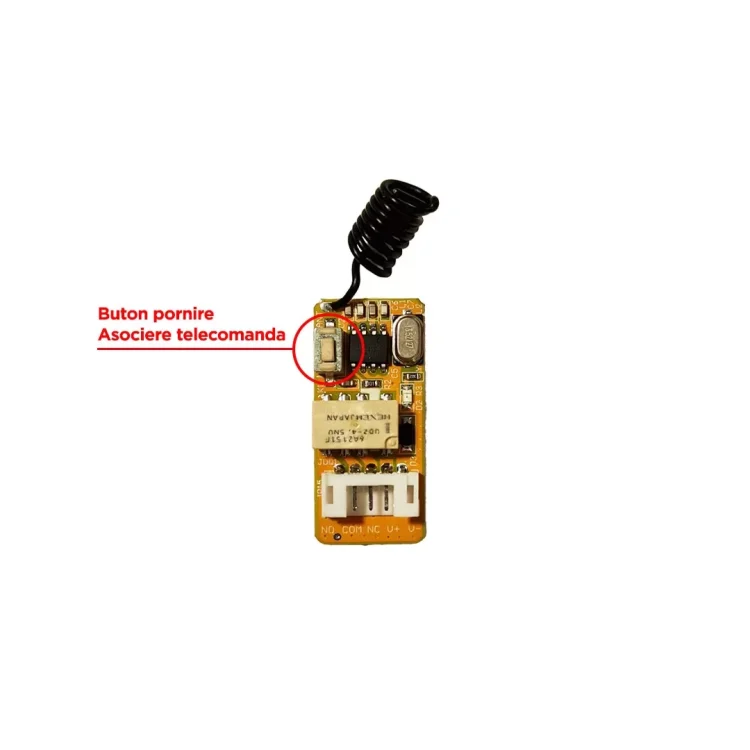

3. Dupa conectarea releului la o sursa de alimentare, pentru a porni releul si pentru a putea face conectarea wireless intre releu si telecomanda apasati o singura data butonul de pornire de pe placa electronica a releului si o singura data pe butonul telecomenzi. Ledul rosu de pe placa PCB se va aprinde de doua ori pentru a confirma connexiunea.
4. Pentru a seta limitarea, apasati butonul releului de doua ori consecutiv si o singura data pe butonul telecomenzi. Ledul rosu de pe placa PCB se va aprinde de trei ori pentru a confirma setarea.
3. Apasati butonul telecomenzi o singura data pentru a activa / dezactiva limitarea.
4. La fiecare repornire a trotinetei, limitarea acesteia va fi activa. Pentru a o delimita, apasati o singura data butonul telecomenzi.

Atentie! Produsul functioneaza doar la trotinetele electrice ce au controller cu cablu de limitare. Recomandam montarea produsului intr-un service autorizat.

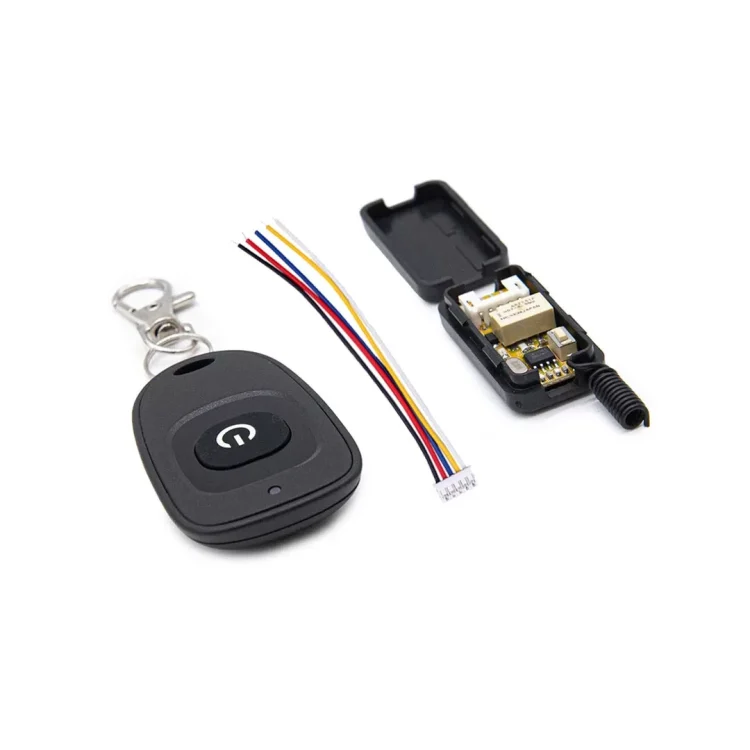

Pachetul contine: 1 bucata telecomanda cu baterie si catarama de prindere cu inel, 1 bucata releu, 1 bucata mufa si cabluri de conectare.

Informații suplimentare

Voltaj

5 – 12 V

Culoare

Negru

Material

Plastic
